O quadro de distribuição elétrica, também conhecido como painel elétrico, é um dos componentes mais importantes de uma instalação elétrica residencial, comercial ou industrial.
Ele desempenha um papel fundamental na distribuição da energia elétrica para os diferentes circuitos da casa ou do estabelecimento, garantindo que a eletricidade seja distribuída de maneira segura e eficiente.
Embora seja um elemento essencial para o funcionamento de qualquer sistema elétrico, muitas pessoas não sabem exatamente o que é o quadro de distribuição elétrica e como ele funciona.
Neste artigo, vamos explicar o que é o quadro de distribuição elétrica, sua importância, como ele funciona e por que é essencial que você, como morador ou responsável pela sua residência ou empresa, compreenda esse componente.
Com esse conhecimento, será possível tomar decisões mais informadas sobre segurança elétrica e manutenção.
O que é o quadro de distribuição elétrica?

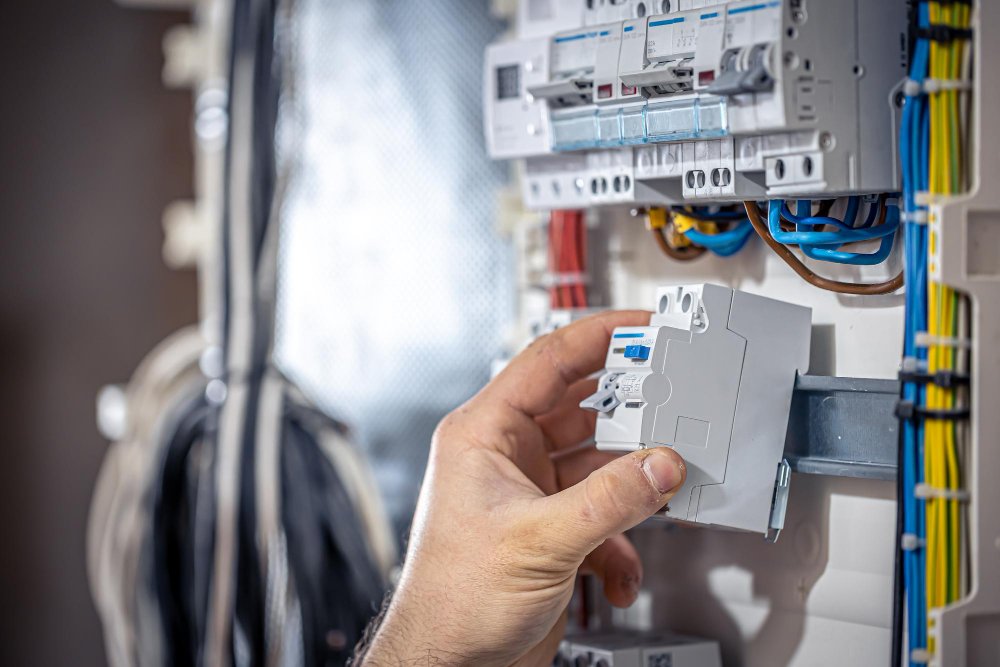

O quadro de distribuição elétrica é um dispositivo que centraliza e distribui a energia elétrica proveniente da rede de fornecimento para os diversos circuitos elétricos de um imóvel.
Ele serve como um ponto de controle, onde a energia elétrica é dividida e direcionada para diferentes áreas ou equipamentos da residência ou empresa.
O quadro de distribuição também possui mecanismos de proteção, como disjuntores, que evitam sobrecargas ou curtos-circuitos que podem danificar os circuitos ou representar riscos à segurança.
Este painel elétrico é geralmente instalado de forma fixa em um local acessível, como uma parede da casa ou no fundo de um armário. Ele é composto por diversos componentes, como disjuntores, fusíveis, barras de cobre, e, em algumas instalações mais modernas, até dispositivos de proteção contra surtos e automação.
Seu principal objetivo é garantir que a eletricidade seja distribuída de maneira equilibrada e segura por todo o imóvel, sem sobrecarregar nenhum circuito e evitando danos aos equipamentos elétricos.
Principais componentes do quadro de distribuição elétrica
Um quadro de distribuição elétrica é composto por alguns componentes principais, cada um com uma função específica. Vamos conhecer os mais importantes:
- Disjuntores: São dispositivos de segurança responsáveis por interromper o fornecimento de energia elétrica para um circuito específico em caso de sobrecarga ou curto-circuito.
Eles protegem os fios e os equipamentos conectados aos circuitos de danos. Os disjuntores podem ser de diferentes tipos, como os monofásicos, bifásicos ou trifásicos, dependendo da necessidade de distribuição de energia.
- Fusíveis: Embora sejam menos comuns em instalações modernas, alguns quadros de distribuição ainda utilizam fusíveis como proteção. Eles funcionam de maneira semelhante aos disjuntores, interrompendo a corrente elétrica quando ocorre uma sobrecarga ou curto-circuito.
A diferença é que, ao contrário dos disjuntores, os fusíveis precisam ser substituídos depois de serem acionados.
- Barras de cobre: São os condutores que fazem a ligação entre os disjuntores e os circuitos elétricos. Elas distribuem a eletricidade para cada circuito de forma controlada.
- Barramento de aterramento: Este componente é responsável por realizar a conexão do sistema de aterramento da residência ou empresa. O aterramento é essencial para proteger os moradores e os equipamentos contra choques elétricos.
- Dispositivo de proteção contra surtos (DPS): O DPS é responsável por proteger o sistema elétrico contra picos de tensão, como aqueles causados por raios ou problemas na rede elétrica. Ele desvia a corrente excessiva para o solo, evitando danos aos equipamentos conectados ao sistema.
- Neutro e fase: São as duas principais linhas que conduzem a energia elétrica até os circuitos. A fase é a linha responsável por transportar a corrente elétrica, enquanto o neutro é o retorno da corrente, completando o circuito elétrico.
Como o quadro de distribuição elétrica funciona?
O funcionamento do quadro de distribuição elétrica pode ser explicado de maneira simples. Quando a energia elétrica é fornecida pela concessionária, ela entra no quadro de distribuição e é direcionada para os disjuntores.
Cada disjuntor controla a distribuição da energia para um circuito específico, como iluminação, tomadas, eletrodomésticos ou outros equipamentos.
Ao ligar um aparelho elétrico em um circuito, o quadro de distribuição distribui a energia necessária para esse aparelho. Caso ocorra uma sobrecarga, como quando muitos dispositivos de alto consumo estão ligados ao mesmo tempo em um único circuito, o disjuntor irá desarmar, interrompendo o fornecimento de energia para evitar que o circuito ou os equipamentos sejam danificados.
O que acontece porque o disjuntor detecta o aumento anormal de corrente e interrompe o fluxo de eletricidade para evitar um incêndio ou a danificação dos componentes.
Além disso, o quadro de distribuição também garante que cada circuito tenha uma quantidade adequada de energia para funcionar corretamente, evitando quedas de tensão que podem prejudicar os aparelhos elétricos.
Por que você deve conhecer o quadro de distribuição elétrica?
Conhecer o quadro de distribuição elétrica da sua casa ou empresa é essencial por várias razões, que envolvem desde a segurança até o gerenciamento eficiente da energia elétrica.
Aqui estão alguns motivos pelos quais é importante entender como esse componente funciona e como utilizá-lo de forma adequada:
Segurança:
O quadro de distribuição é o principal dispositivo de proteção da instalação elétrica. Ele impede sobrecargas e curtos-circuitos, evitando que a fiação se danifique ou que haja riscos de incêndio.
Conhecer seu funcionamento e os componentes do quadro ajuda a garantir que você saiba como agir em situações de emergência, como desarmar um disjuntor que tenha desligado devido a uma sobrecarga.
Manutenção preventiva:
Um quadro de distribuição mal conservado ou com componentes defeituosos pode representar riscos à segurança.
Saber como identificar sinais de desgaste, como disjuntores que desarmam com frequência ou fusíveis queimados, permite que você realize a manutenção preventiva e evite problemas maiores no futuro.
Eficiência energética:
Compreender como o quadro de distribuição distribui a energia pelos circuitos da sua casa ou empresa pode ajudá-lo a otimizar o consumo de energia.
Você pode identificar se algum circuito está sobrecarregado ou se há desperdício de energia, o que pode contribuir para a redução da conta de luz.
Instalações futuras:
Se você estiver planejando fazer uma reforma ou instalar novos aparelhos elétricos, como ar-condicionado, aquecedores ou novos eletrodomésticos, é importante saber se o seu quadro de distribuição está dimensionado corretamente para suportar o aumento de demanda de energia. O quadro de distribuição precisa ter espaço e capacidade para acomodar novos disjuntores e garantir que os circuitos sejam bem dimensionados.
Proteção de equipamentos eletrônicos:
O quadro de distribuição também ajuda a proteger seus dispositivos eletrônicos contra variações de tensão e sobrecarga. Isso é especialmente importante em um momento em que a dependência de aparelhos eletrônicos, como computadores e eletrodomésticos de última geração, é cada vez maior.
O quadro de distribuição elétrica é um componente fundamental em qualquer instalação elétrica. Ele é responsável por distribuir a energia elétrica para todos os circuitos da sua casa ou empresa e garantir a proteção contra sobrecargas e curtos-circuitos.
Conhecer como ele funciona, quais são seus componentes e como realizar a manutenção básica pode aumentar a segurança e a eficiência do seu sistema elétrico.
A segurança elétrica deve ser sempre uma prioridade, e o quadro de distribuição é uma peça-chave nesse processo.
Se você não conhece o seu quadro de distribuição ou não tem certeza sobre como ele está dimensionado para sua casa ou empresa, é altamente recomendável que consulte um eletricista qualificado para garantir que o sistema esteja em boas condições e atenda às suas necessidades.
